如何读取英飞凌模块和单管的包装标签和器件丝印



英飞凌产品类型和封装种类繁多，大家看到不太熟悉的产品标签和丝印时想必是一头雾水，今天就来给大家浅浅介绍一下英飞凌的标准标签，以及常见的分立器件封装(TO220, TO247, TO252等)、模块产品(CIPOS Mini/Tiny IPM 及IGBT module)的丝印信息。

首先请英飞凌质量部的程中奇，周明慧给大家介绍英飞凌的标准标签：

外箱使用的标签是PLL(Packing List Label)

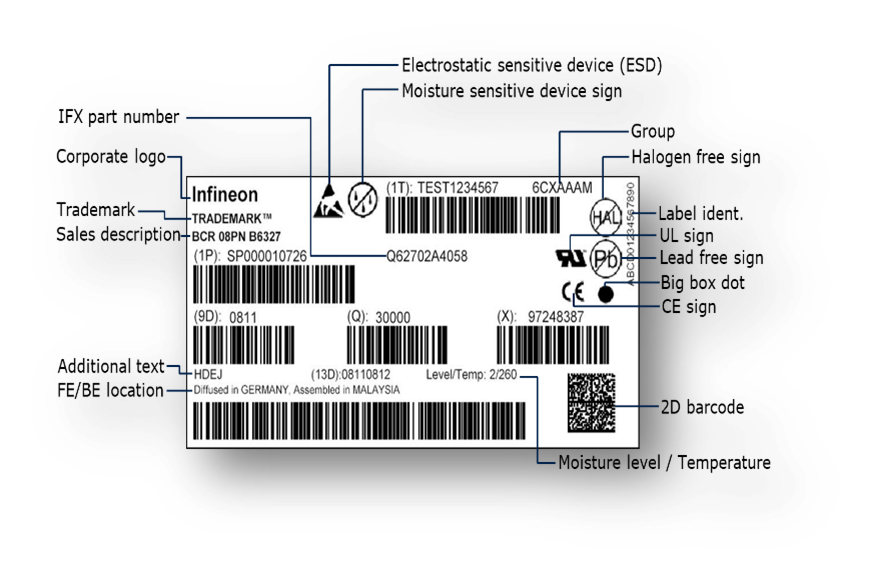

Tube、Reel等规格以及Pizza box使用的标准标签都是BPL(Barcode Product Label )：

(13D) – Double date code

(1T) – Lot number

(Q) – Box quantity

(1P) – IFX part number

(X) – Product (bau)number

(9D) – Date code

Lot Number和Date Code如何理解？

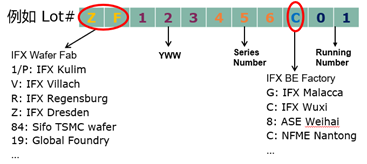

Lot Number

Date Code主要有以下3种格式

4位数字：2148=YYWW, 即2021年第48周

3位数字：148=YWW, 即2021年第48周

2位数字：05=YM, 即2020年5月

*Date code以E开头的表示工程样品，以G开头的表示RoHS认证，以H开头的表示RoHS及Halogen-free认证。

分立器件的丝印怎么看？

同一个封装也会因为封装地的不同，而产生丝印的差异，可能表现在字体、大小、位置等。下面举例说明一些常见的封装丝印。

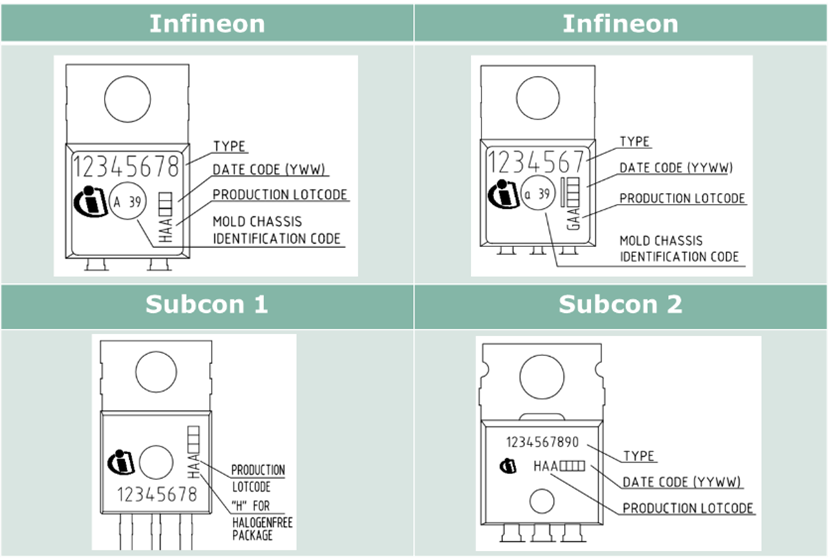

TO220

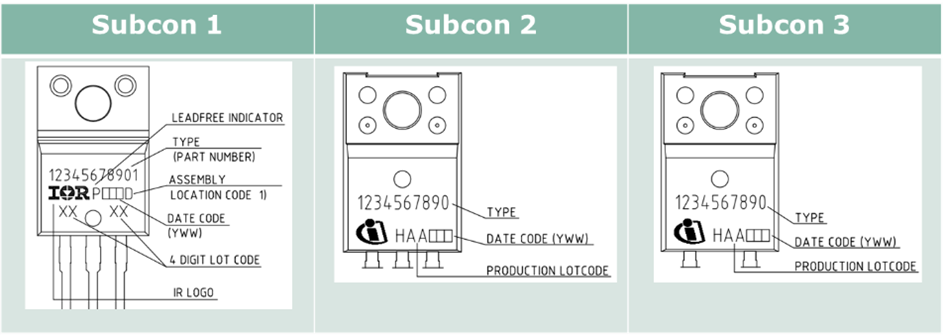

TO220FP

TO247

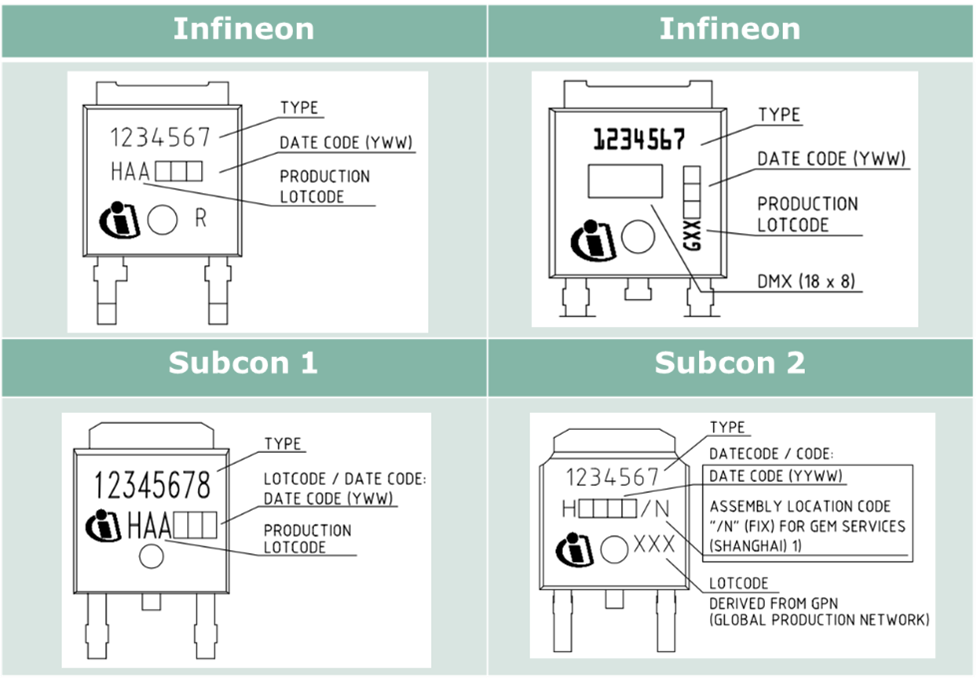

TO252

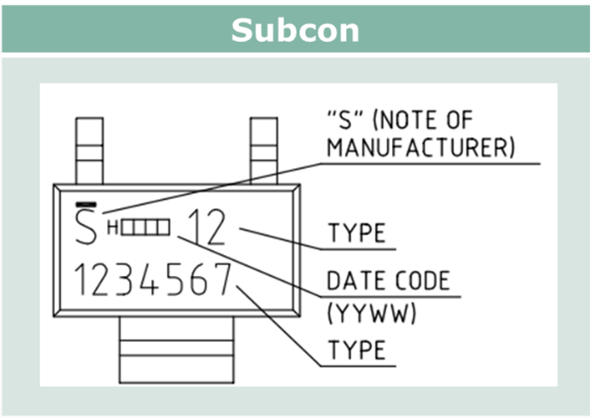

SOT223

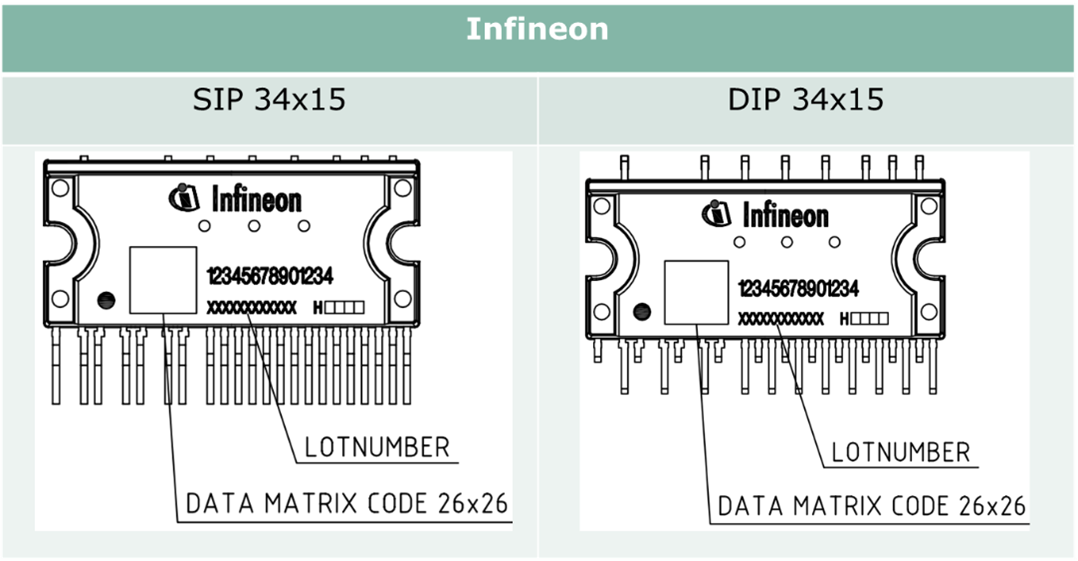

CIPOS Mini IPM丝印规则如下

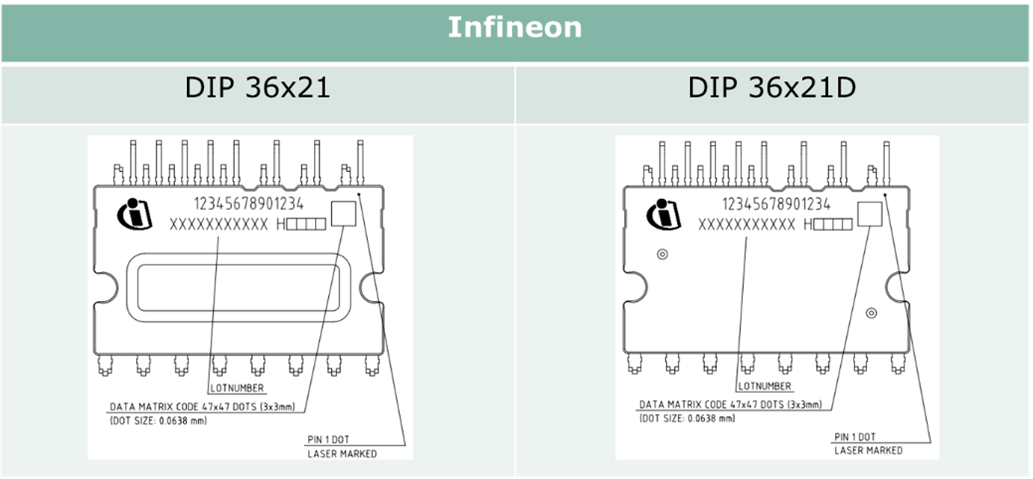

CIPOS Tiny IPM丝印规则如下

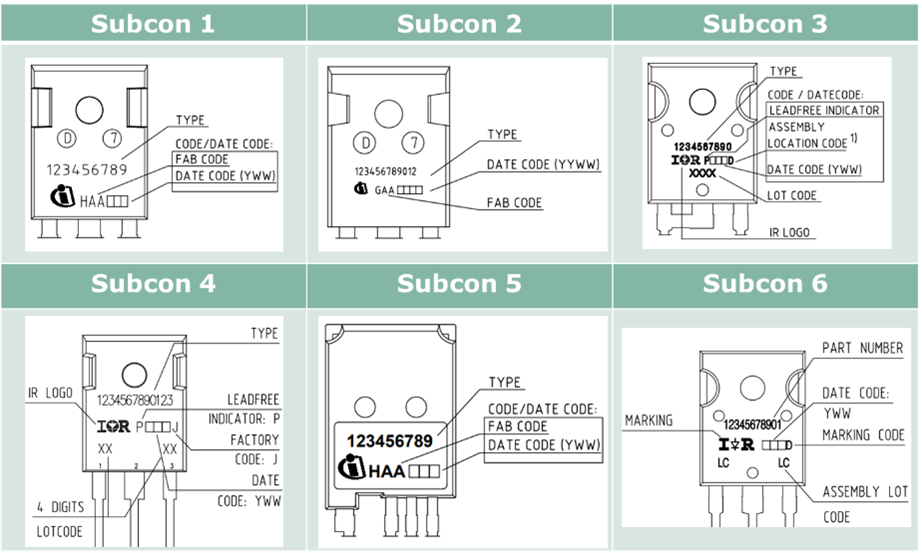

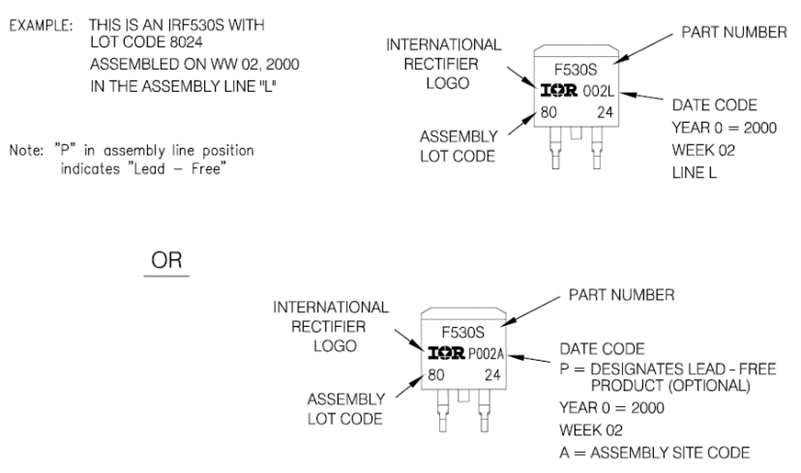

Legacy IR*产品的丝印规则与上面介绍的有所不同，这些封装 DPAK/D2PAK/TO220/TO247的Legacy IR产品丝印适用于以下规则。(*注释：原IR，现属于英飞凌产品)

Line1: part number

Line2: Logo & DC

2 type of DC

IR Mexico: YWWP (P 指无铅)

Subcon: PYWWX (X 指封装厂代码)

Line3: Lot code

4 characters link to lot

模块上的条形码信息怎么看？

以23位和27位的条形码为例：

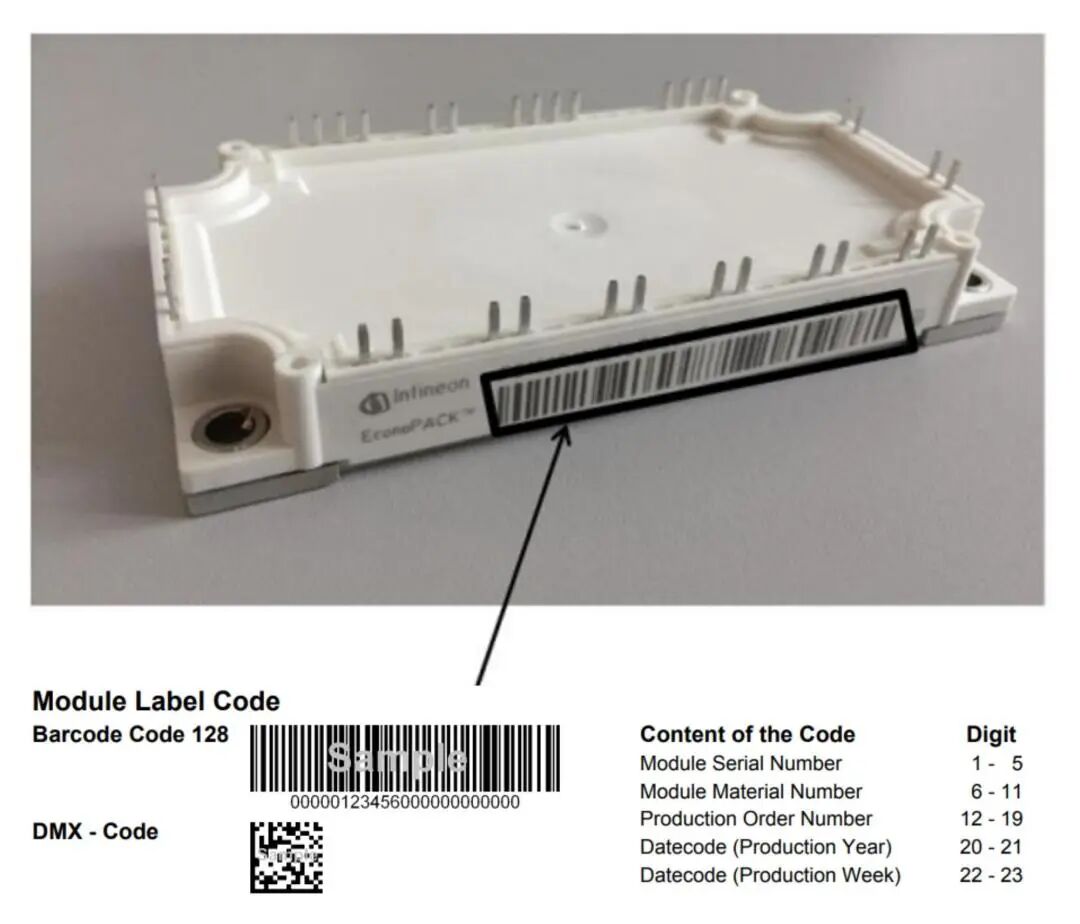

23位条形码信息如下

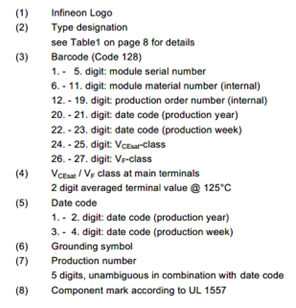

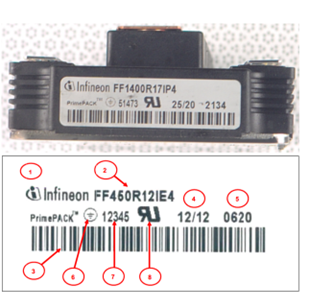

27位条形码信息如下

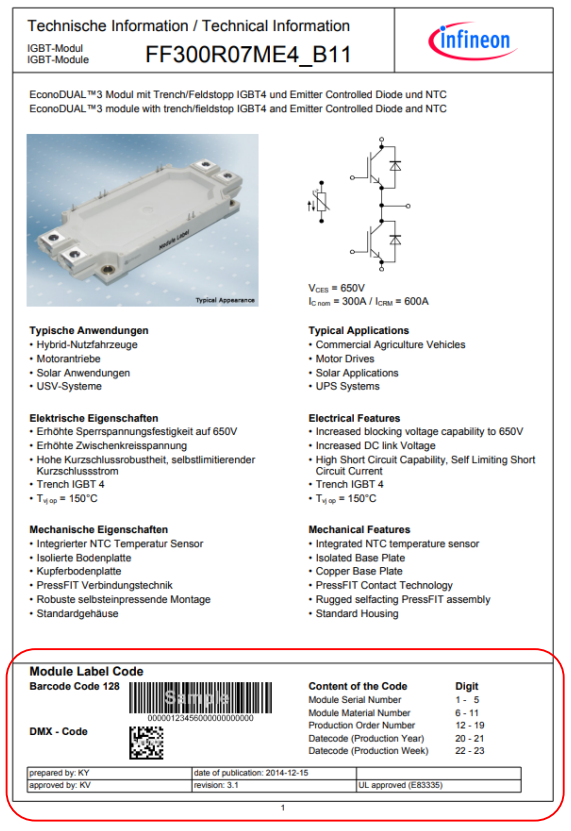

备注: 模块条形码信息通常在产品的datasheet/Application Note中有描述(见下图示例)，需要了解相关信息欢迎到英飞凌官网的产品详情页查询。
