某外场市区5G大规模干扰分析排查报告



从10月9日起，某外场市区231个5G小区受到严重的外部干扰，其中159个小区影响标杆区域测试，严重影响DT平均上传和下载速率。

这些小区的干扰同时发生，并同时消失。

分析故障时间

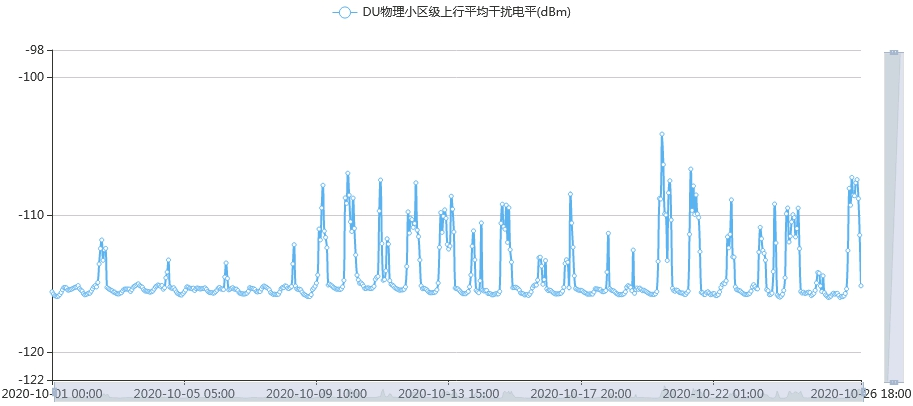

经过3周观察发现，此外部干扰会在早上7:00~8:00出现，下午17:00~19:00消失。夜间一般不会出现，但是23日23:30~24日1:30出现了2个小时，如下图所示。

整体干扰趋势

分析故障地点

干扰小区主要分布于某外场市南部的高新区。

分析干扰波形

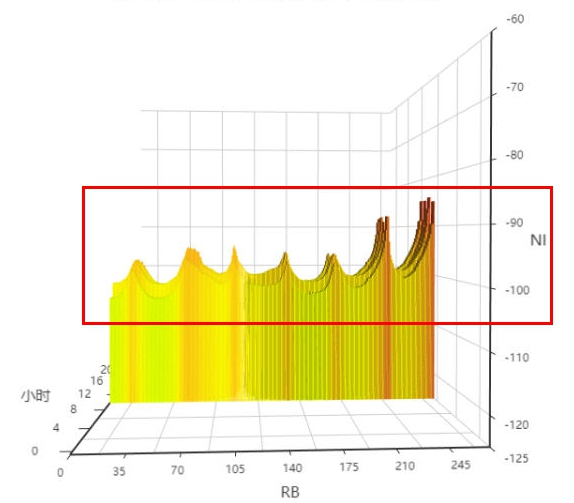

这些同起同落的干扰小区的干扰波形相同，100 MHz的底噪整体抬升，并伴随有固定间隔的毛刺，尤其最后两个毛刺较高。iFinder工具分析出来的频谱热力图，如下图所示。

频谱热力图

网管排查故障来源

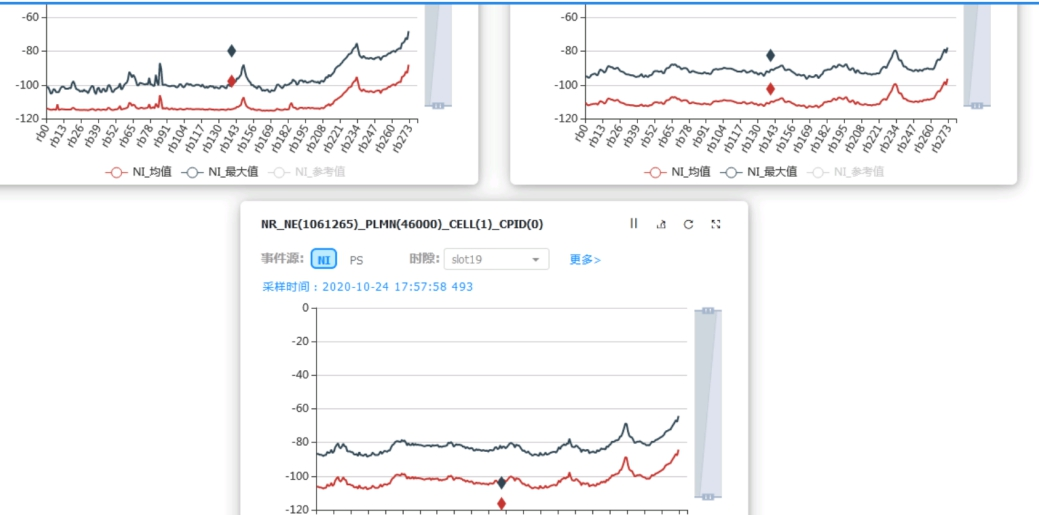

对于中兴的TDDRRU或AAU，可以通过关闭LNA（低噪放大器）来判断干扰来自内部还是外部。如果关闭LNA后，NI显示无干扰，则干扰是外部干扰；反之则是内部干扰。网管关闭干扰小区的LNA后，NI扫描显示无干扰，可以判定此干扰为外部干扰，如下图所示。

LNA 关闭前干扰存在

LNA 关闭后干扰消失

扫频排查干扰源

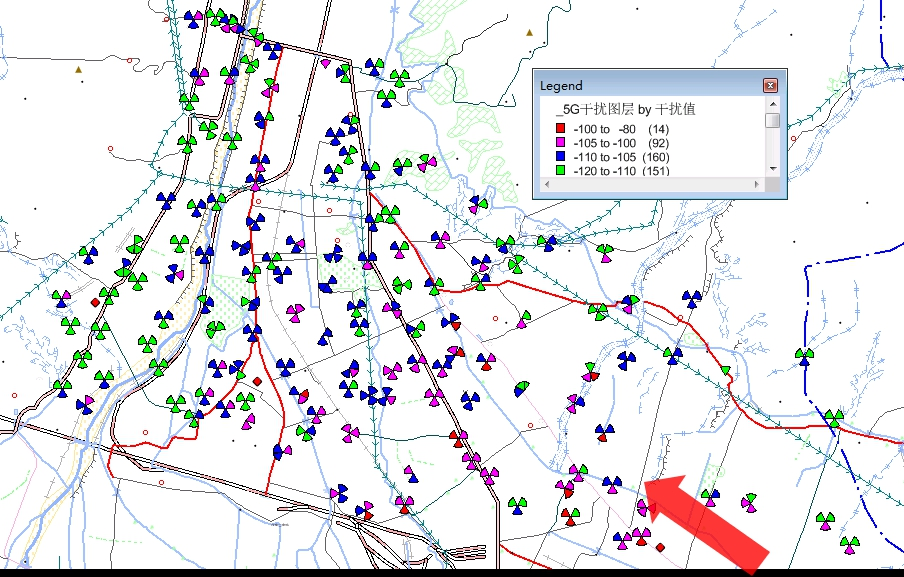

按照不同小区干扰功率和地理位置画图，标注出干扰源大概方位。根据各个小区干扰功率分析，朝北和朝西的小区干扰都很小，所以判断干扰源大概在东南方向，如下图所示。

干扰小区分布及干扰源方向示意图

10月26日，在某外场市东南方向的机场附近较高的山顶，发现2个不停旋转扫描的某射频发射装置。

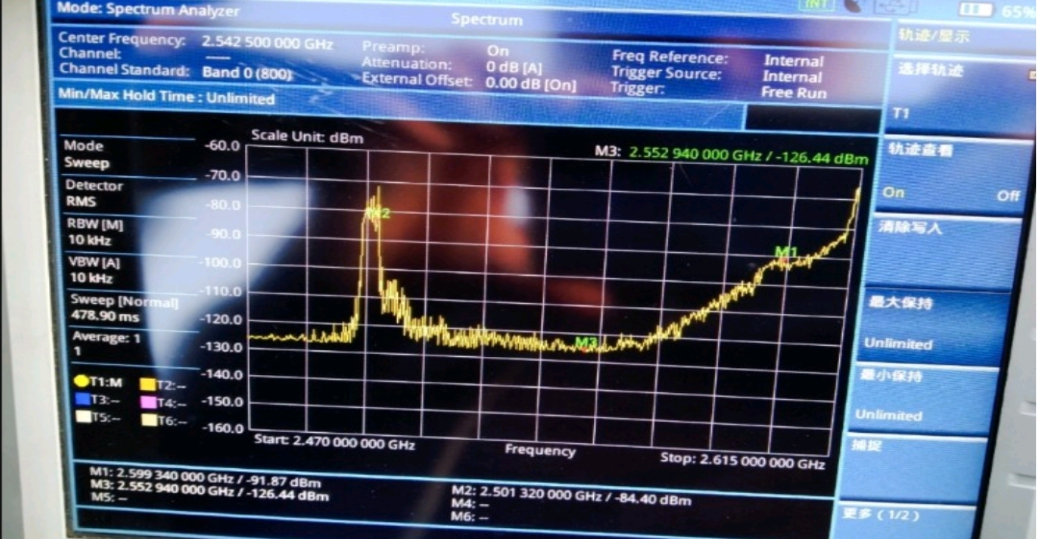

对某射频发射装置进行扫频发现，其在2615 MHz频段左右存在强烈的脉冲信号，如下图所示。

某射频发射装置附近扫频图

一方面，大功率某射频发射装置信号带来带外杂散落在5G频段内（2515~2615 MHz）；另一方面，大功率某射频发射装置信号造成5G AAU设备接收机阻塞，导致整体底噪抬升，造成干扰。

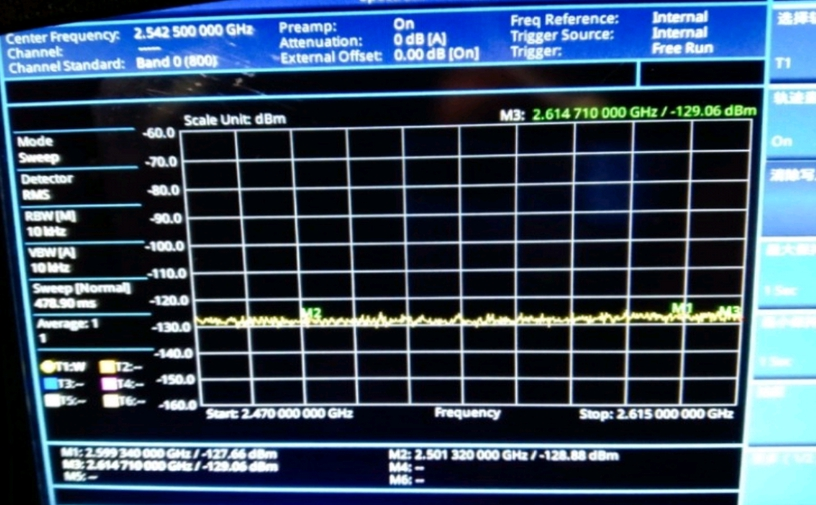

经某外场无委会李站长咨询某射频发射装置站负责人，得知18:00左右会关闭某射频发射装置。扫频人员在此等候到17:45分左右，扫频仪上显示干扰信号消失，如下图所示。

某射频发射装置关闭后现场扫频图

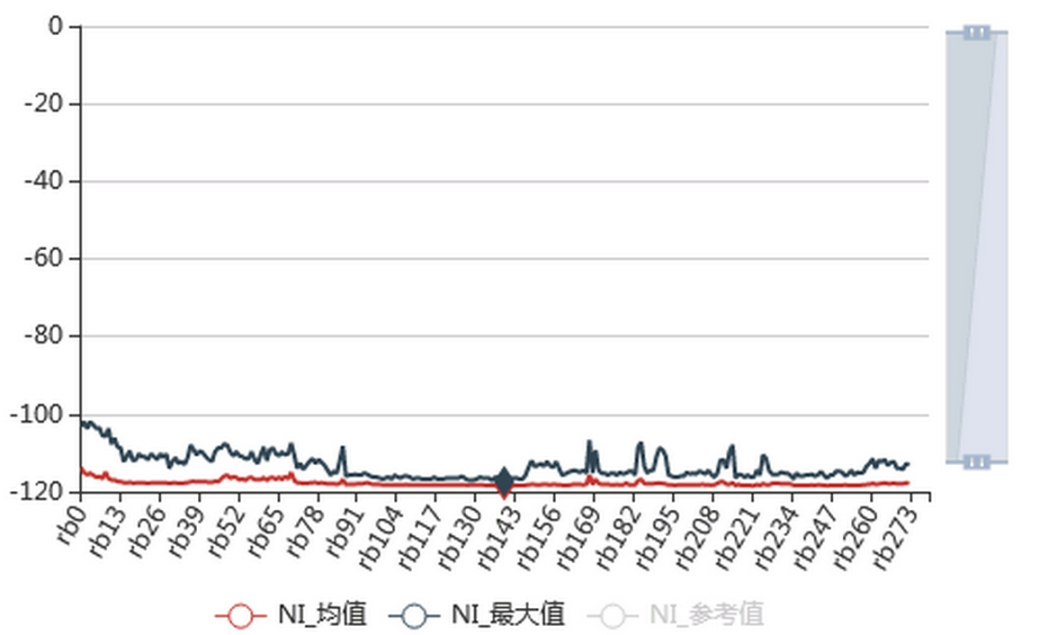

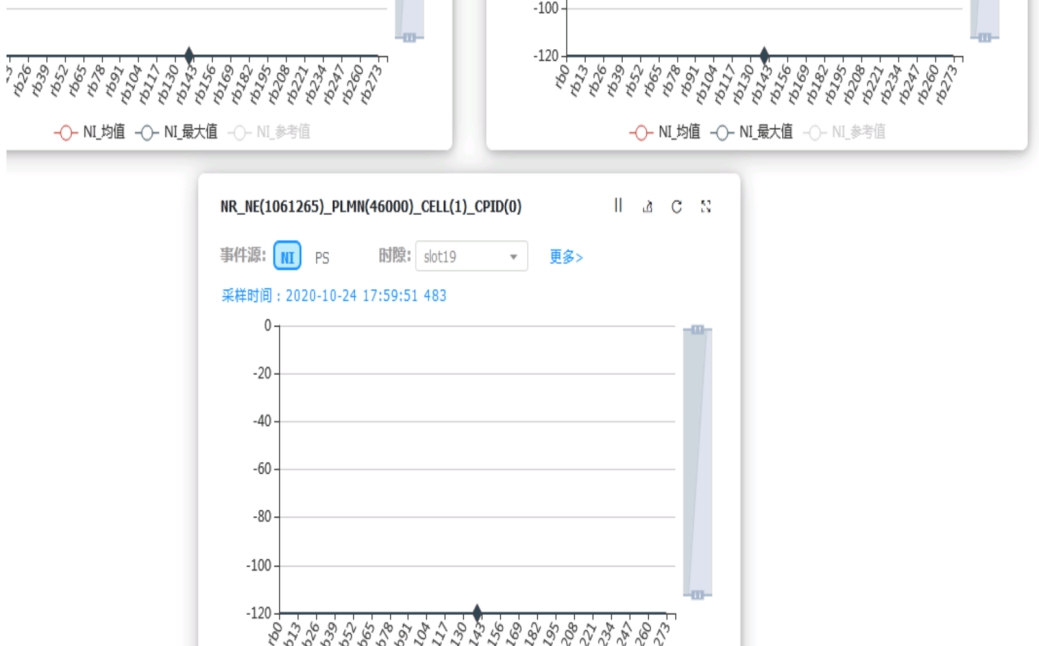

网管NI扫描发现干扰也同时消失，如下图所示。

某射频发射装置关闭后网管频谱图

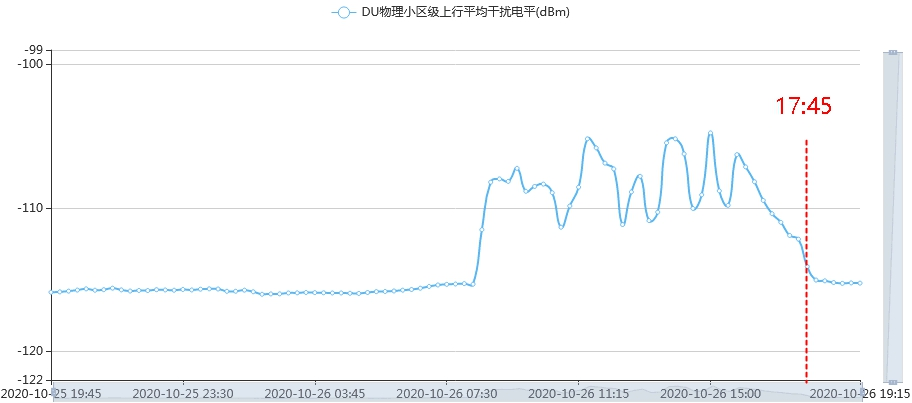

查询最近15分钟粒度NI数据，发现全网干扰也消失了，如下图所示。由此确定此某射频发射装置即为干扰源。

某射频发射装置关闭后全网干扰趋势图
