带过流保护的低侧栅驱动器PCB布局技巧



作者简介

作者：Wchu1

翻译：陈子颖

英飞凌的1ED44173/5/6是新的低侧栅极驱动器IC，集成了过流保护（OCP）、故障状态输出和启用功能。这种高集成度驱动器对于采用升压拓扑结构并接参考地的PFC（数字控制功率因数校正）应用非常友好。

在PFC应用中，分流器被用来采样功率开关电流或直流母线电流。分流器的位置根据选择的控制方法而不同。例如，在图1例1中，分流器位于IGBT发射极和系统地之间，以便当控制器在交错PFC应用中实施峰值电流控制或电流平衡控制时，采样功率开关的电流。

相比之下，图1例2显示了位于系统地和直流母线负极之间的分流器，以便感应直流母线电流。这种配置常用于平均电流模式控制，数字控制器可以根据平均电流和直流母线电压反馈来计算输入功率。

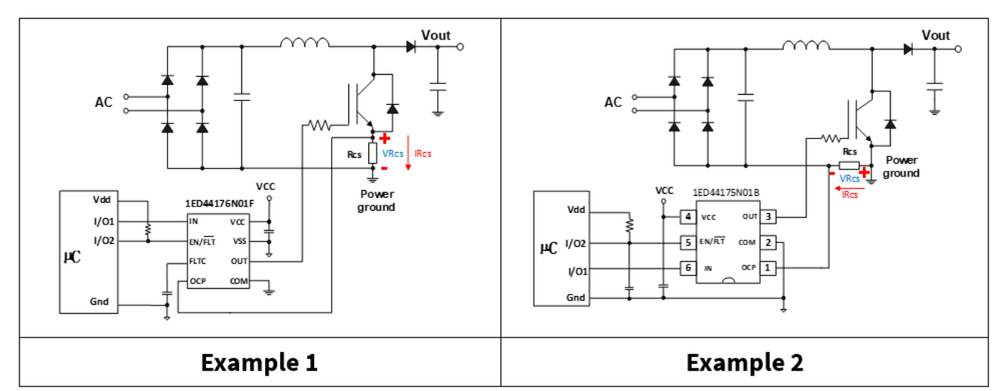

图1：两种不同类型的带OCP的低侧栅极驱动器：1ED44176N01F（例1）具有正电流采样以满足第一种分流器位置的要求，而1ED44173/5N01B（例2）具有负电流感应以满足第二种分流器位置的要求

家用空调中的应用

在当今带有数字控制PFC的家用空调（RAC）应用中，控制器使用功率反馈信号来实现自适应直流母线电压控制。这样，当使用较低的直流母线电压时，可以在轻负载时降低损耗，而当需要满负载时，则切换到全直流母线。

由于分流配置不同，英飞凌设计了两种不同类型的带OCP的低侧栅极驱动器：1ED44176N01F（图1，例1），以及1ED44173N01B和1ED44175N01B（图1，例2）。前者具有正电流感应满足例一分流配置，而后两者具有负电流感应满足例二分流配置。1ED44175N01B的目标是驱动IGBT，而1ED44173N01B则是驱动MOSFET。

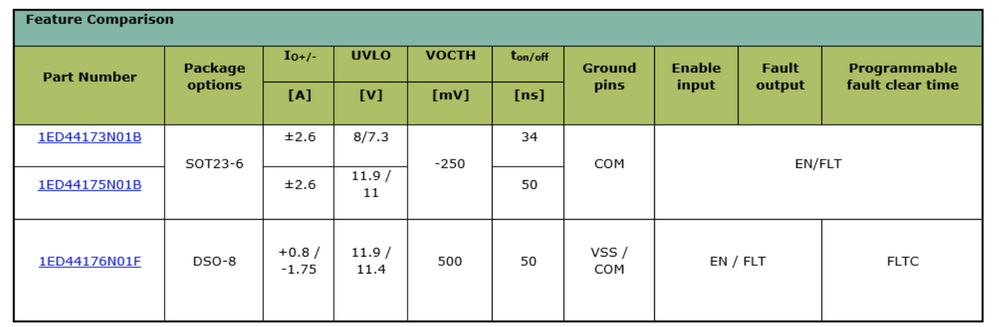

图2：1ED44173/5/6功能的差异

在PFC这样的大电流、高速开关电路中，PCB布局始终是一个挑战。一个好的PCB布局可以确保器件运行条件和设计稳定性。不适当的元件或布局可能会导致开关不稳定、过高的电压振铃或电路闩锁。

栅极驱动IC的最佳PCB布局技巧

1

当在微控制器和栅极驱动器之间采用RC滤波电路时，输入端的布线要尽可能短（小于2-3厘米）。

2

EN/FLT输出是开漏输出，所以需要用上拉电阻将其拉到5V或3.3V的逻辑电源上。设计时，将RC滤波器放在靠近栅驱动器的地方。

3

为了防止过电流保护中的错误触发，OCP和地之间的RC滤波器接线应尽可能短。

4

尽可能将每个电容器安装在靠近栅极驱动器引脚的地方。

5

将微控制器的地线直接连接到COM引脚（1ED44173/5N01B）。

6

将栅极输出回路连接到COM，并将微控制器的接地引脚连接到VSS逻辑接地引脚（1ED44176N01F），这可以防止逻辑输入引脚与驱动器输出回路的噪声耦合。

让我们来看看正确的布局所能产生的效果。下面的例子显示了1ED44175N01B和TO-247 IGBT（例如IKW40N65WR5）的电路（图3）和布局实现（图4）的情况。通过这种设计，可以减少PCB的环路面积和电感。

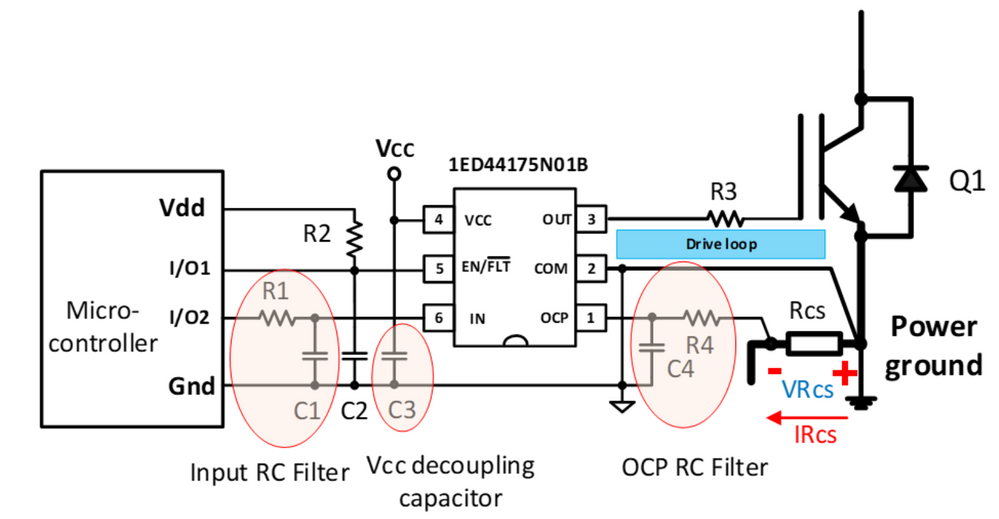

图3：1ED44175N01B的电路图

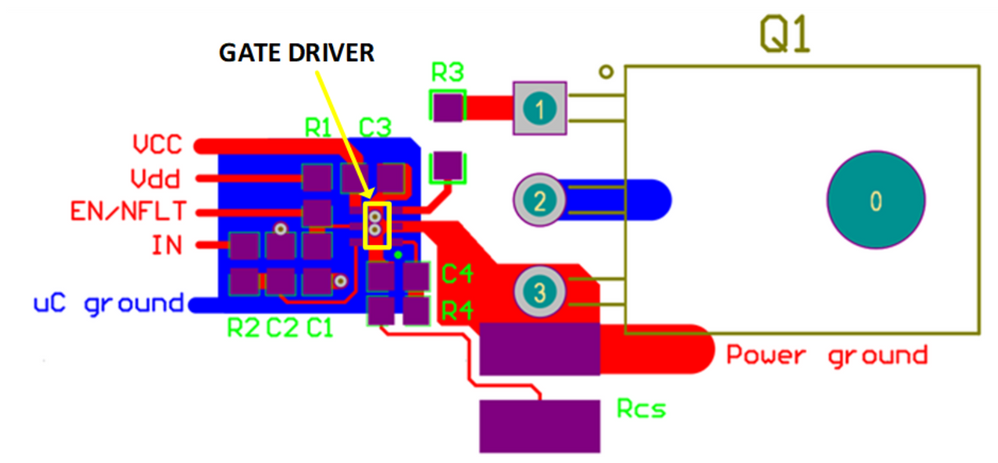

图4：上述电路的PCB布局

如何减少PCB走线包围面积

以减小寄生电感

将1ED44175N01B放置在靠近IGBT栅极和发射极的地方

将去耦电容（C3）直接放在VCC和COM引脚上

将滤波电容（C1和C4）和故障清除时间编程电容（C2）放在靠近引脚的地方

将接地平面置于1ED44175N01B的正上方或正下方，这样可以减少走线电感

此外，连接到COM的接地平面有助于作为辐射噪声屏蔽层，并为器件耗散功率提供散热路径。遵循这些布局提示可以消除常见的噪声耦合问题，节省你的开发时间。

要了解更多关于1ED44173/5/6产品、其评估板和在线仿真的信息，请分别扫描下面各自产品的二维码进行访问。

1ED44173N01B

1ED44175N01B

1ED44176N01F

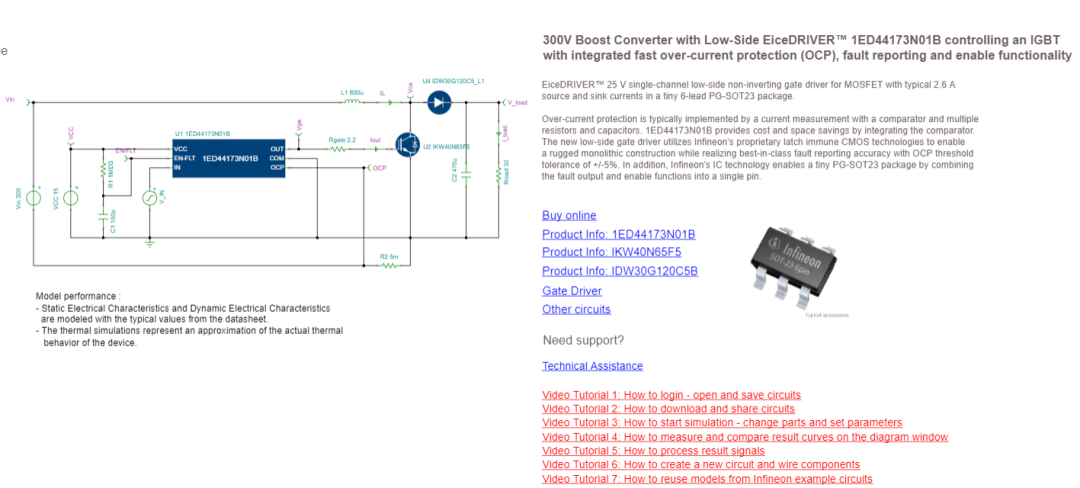

图5：在线仿真页面
